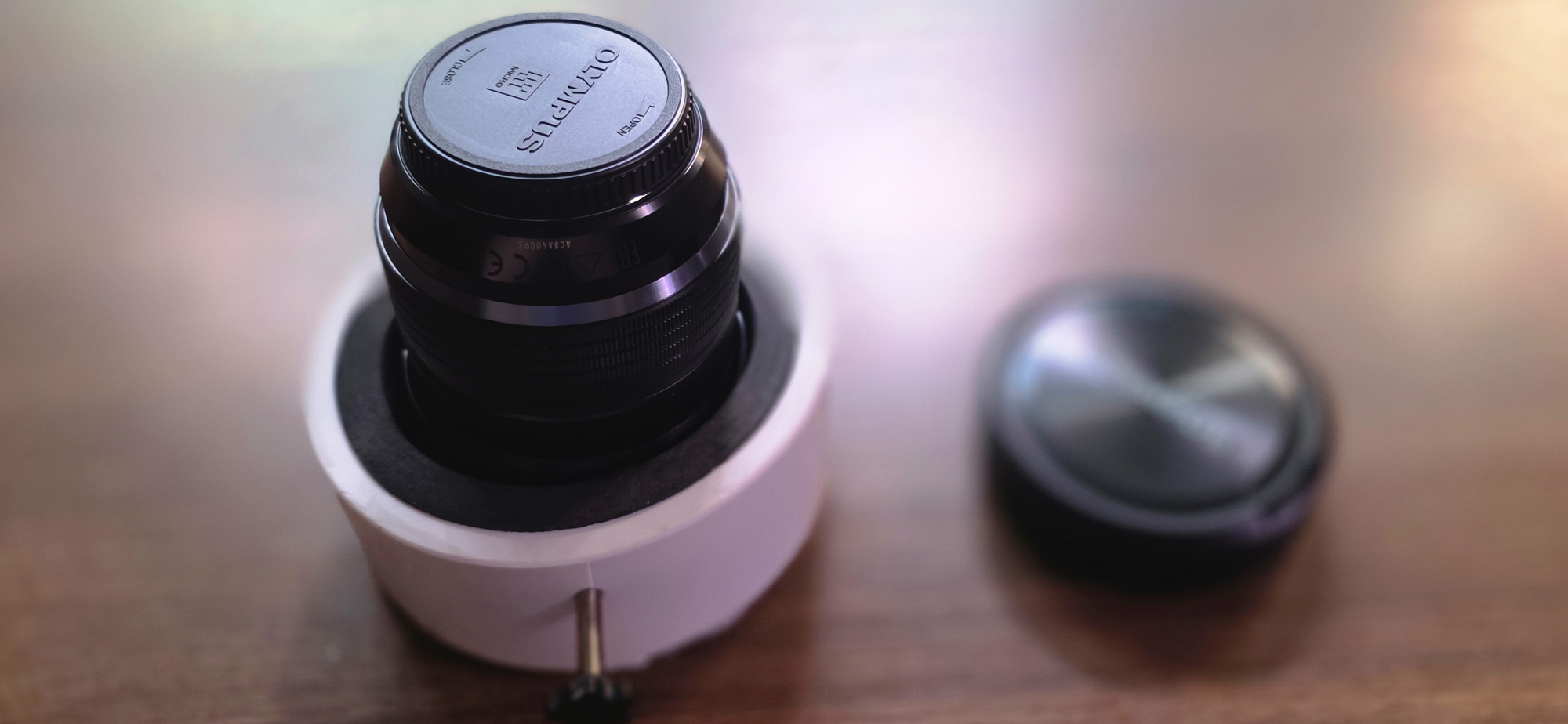

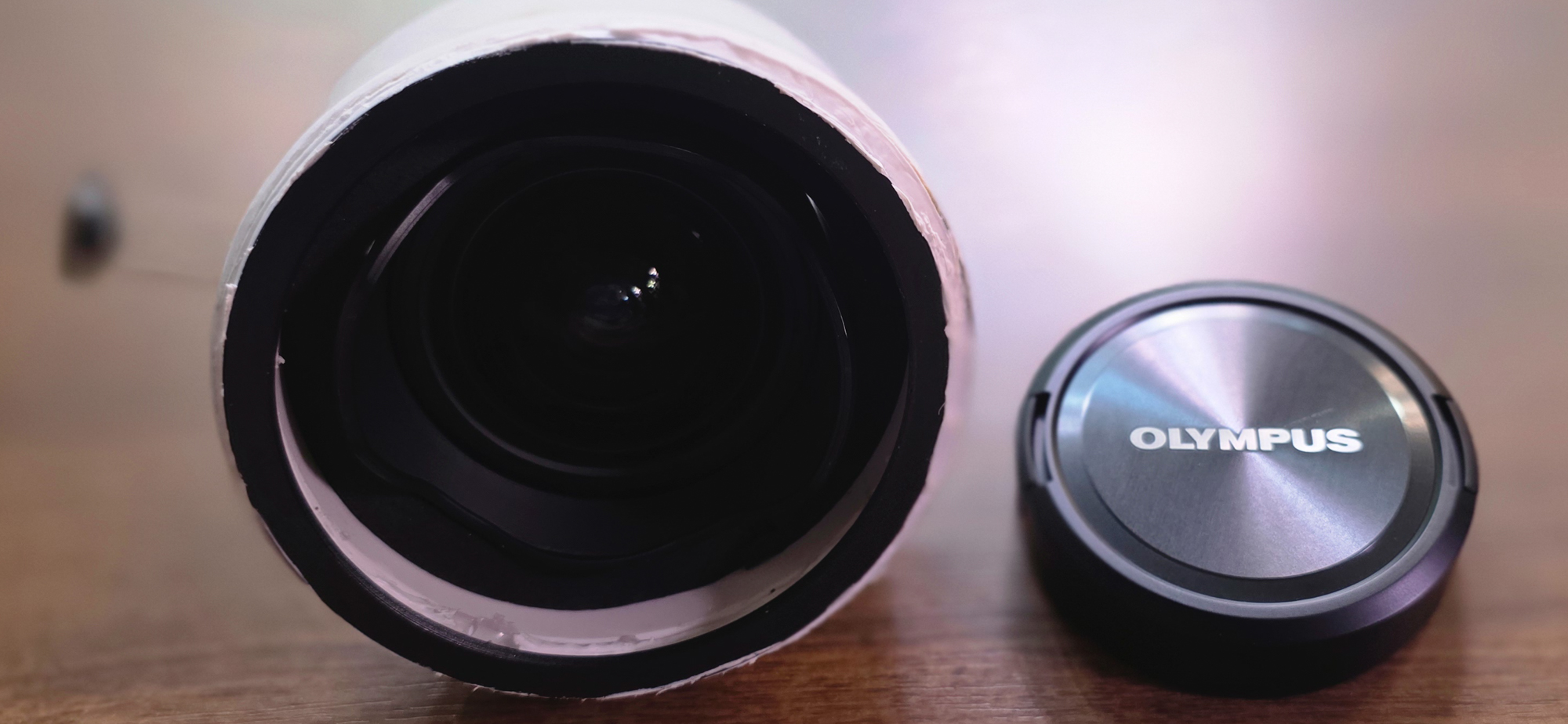

올림푸스 7-14mm f2.8 렌즈는 휠터를 장착 할 수 없는 구조로 되어 있지만 렌즈 앞부분이 원형구 형식이라 하일라이트 등이 취약하고 조리개값이 2.8  고정이라 CPL를 장착 할 필요가 있어 휠터홀더를 제작하게 되었다

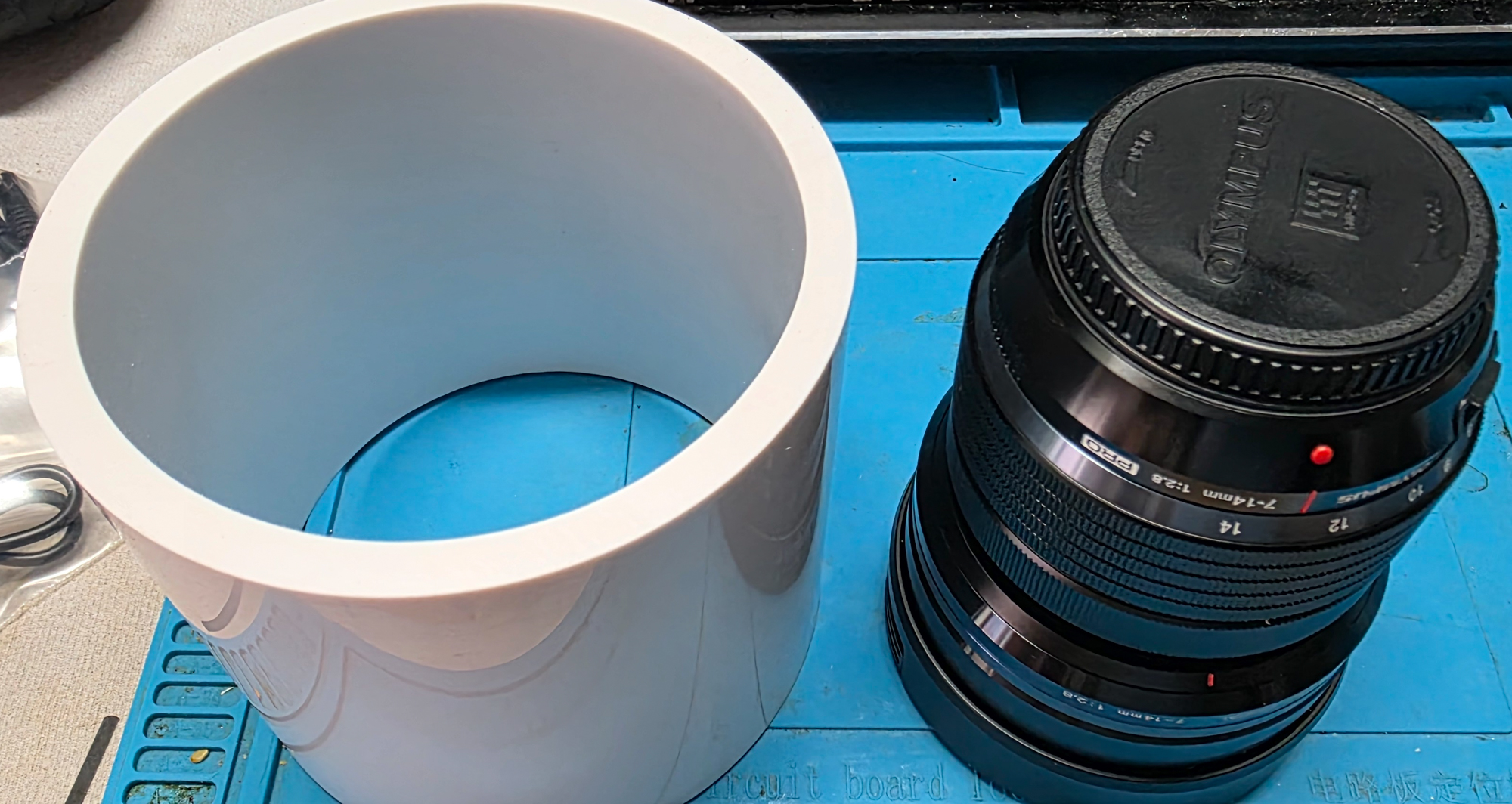

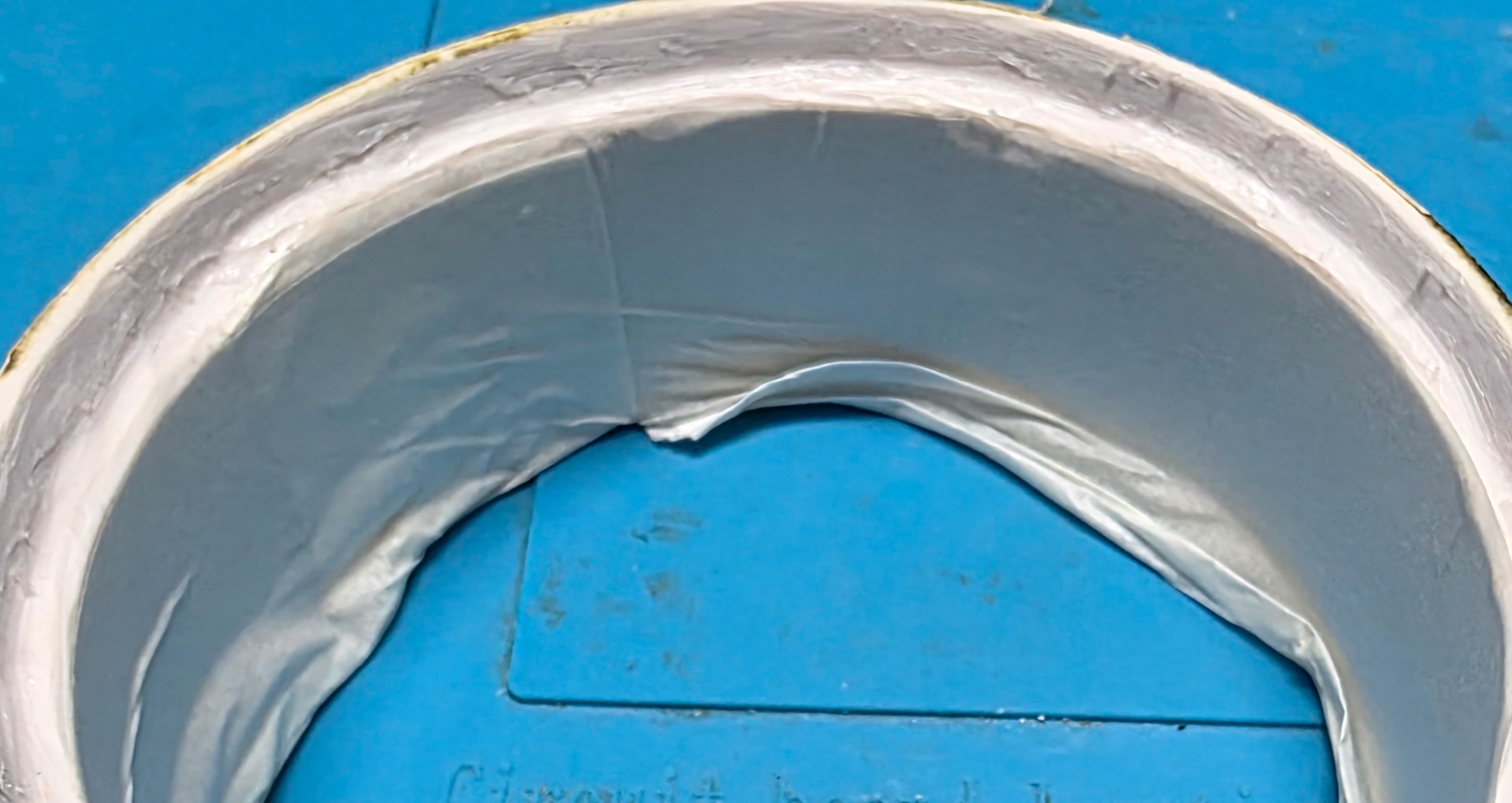

1. 100A 전전관 PVC 피이프(VG2)를 구매(내경100mm  외경 114mm 두께 7mm)  사실 제작과정에서 앍[ 되었는데 너무 두꺼워서 가공도 어렵고 무겁다



렌즈 사양은 장착부위는 외경이 78.5mm 정도인데 100mm를 구매 한 사유는 초광각 화각은 널어서 조금이라도 휠터 구경이 작으면 비네팅이 생긴다

비네팅을 최소하려면 구경을 크게 해야 한다

렌즈화각 114도 렌즈후드 끝단 직경 72.5mm  계산하면

tan 57=1.54    휠터 동출부 10mmx1.54 x2= 30.8mm     72.5+30.8= 103.3

                                     5mm 일때는           87.9 나온다

그래서 휠터를 최대한 렌즈와 가깝게 장착해야 한다

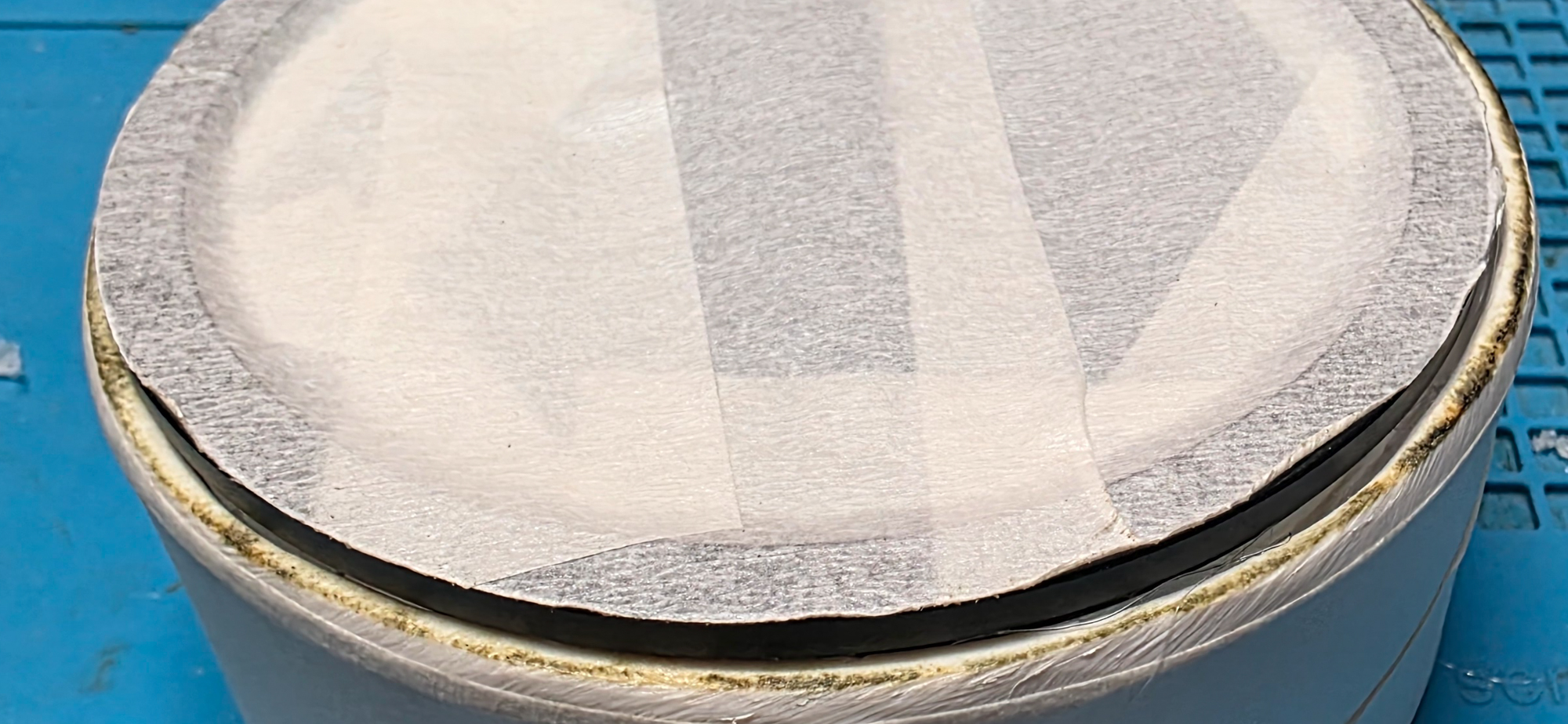

휠터규격이 100mm 와 비슷한것은 95mm 가장 크다 스텝다운링 105-95mm 구매했다
