올림푸스 7-14mm F2.8 렌즈는 구조상 필터를 바로 장착할 수 없다. 하지만 볼록한 대물렌즈 특성상 하이라이트 처리에 취약하고, F2.8 고정 조리개라 CPL 필터 활용이 필수적이라 직접 필터 홀더를 제작하게 되었다.







1. 재료 준비 (PVC 파이프)

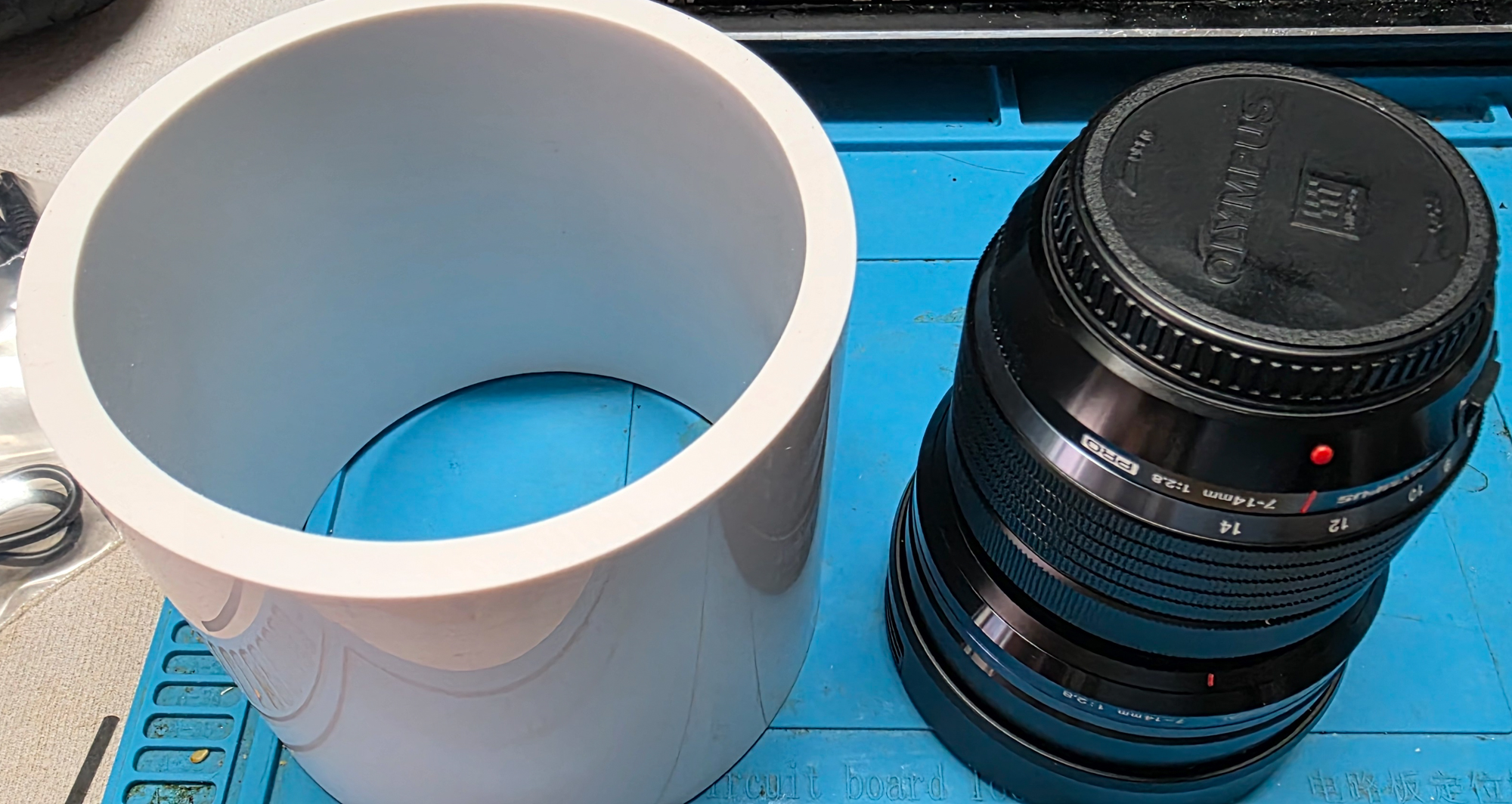

100A 전선관 PVC 파이프(VG1, 내경 100mm / 외경 114mm / 두께 7mm)를 구매했다. 나중에 알게 된 사실이지만 두께가 7mm나 되다 보니 가공도 까다롭고 무거웠다.

렌즈 장착 부위 외경은 약 78.5mm인데 굳이 100mm 파이프를 선택한 이유는 비네팅 때문이다. 초광각 렌즈라 필터 구경이 조금만 작아도 화면 테두리에 비네팅이 발생한다.

• • 네팅 계산: 렌즈 화각 114도, 렌즈 후드 끝단 직경 72.5mm 기준

    tan(57°) ≈ 1.54

    필터 돌출부 10mm일 때: 10mm × 1.54 × 2 = 30.8mm → 72.5 + 30.8 = 103.3mm

    필터 돌출부 5mm일 때: 87.9mm

    따라서 필터를 렌즈에 최대한 밀착시켜야 한다. 필터 규격은 100mm와 가장 가까운 95mm를 사용하기로 하고, 105-95mm 스텝다운 링을 구매했다.





2.파이프 가공 및 마스킹

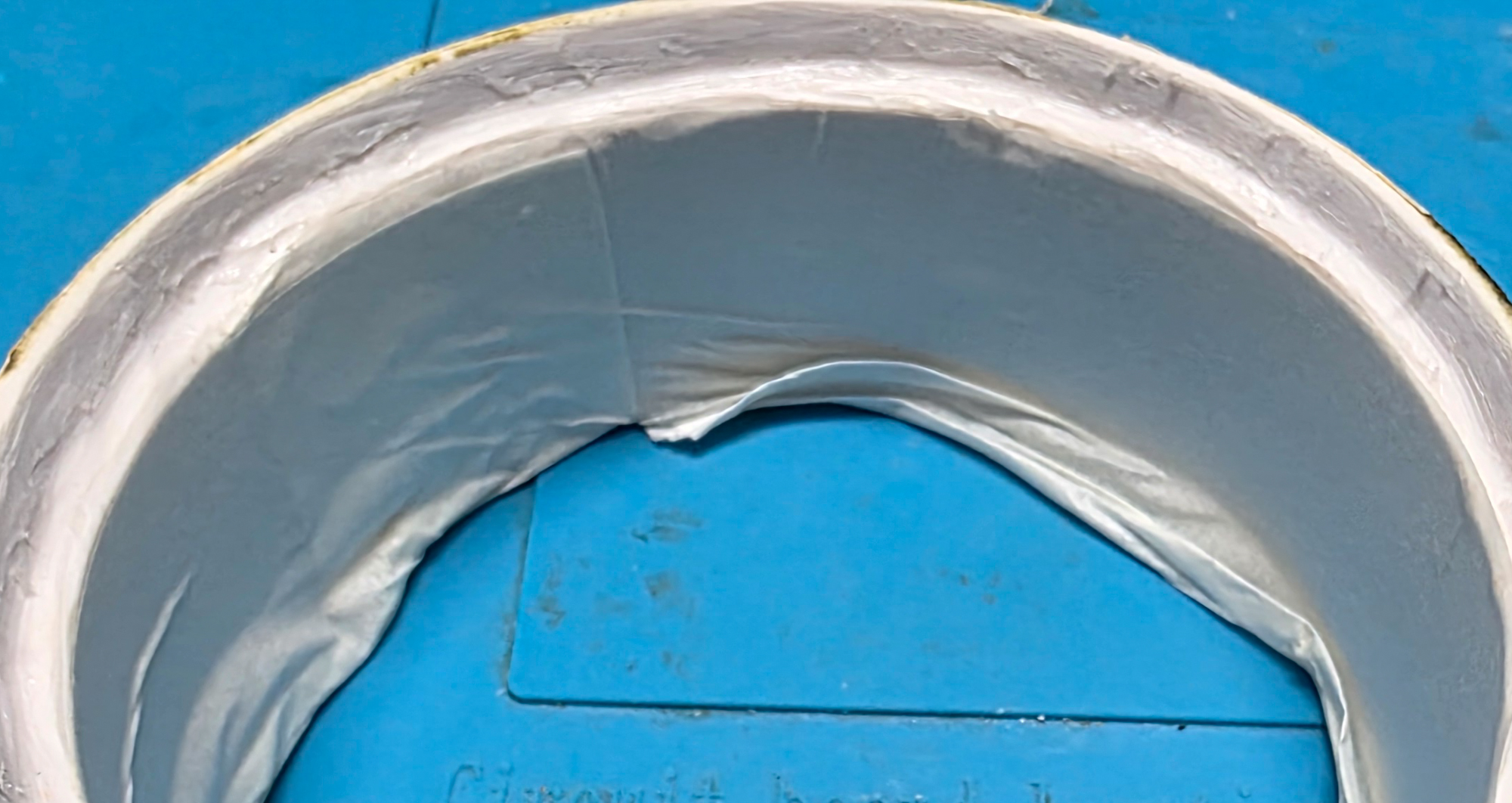

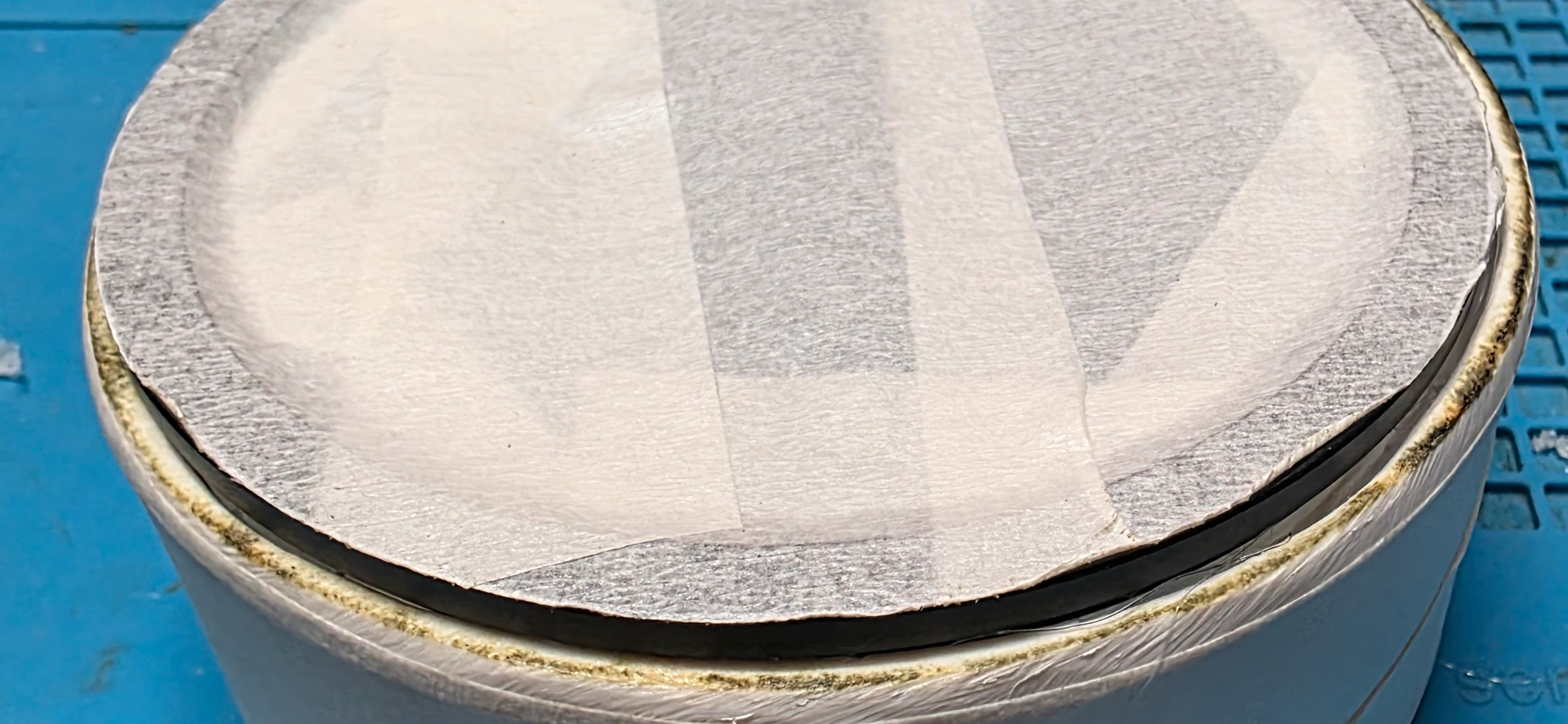

 파이프 안쪽에 105mm 링이 들어가도록 내부를 깎아냈다. 실리콘을 도포할 부위를 제외하고는 마스킹 테이프를 붙였다. 실링 작업 시 실리콘이 엉뚱한 곳에 묻는 것을 방지하기 위함이다.







3. 고정용 탭(암나사) 가공

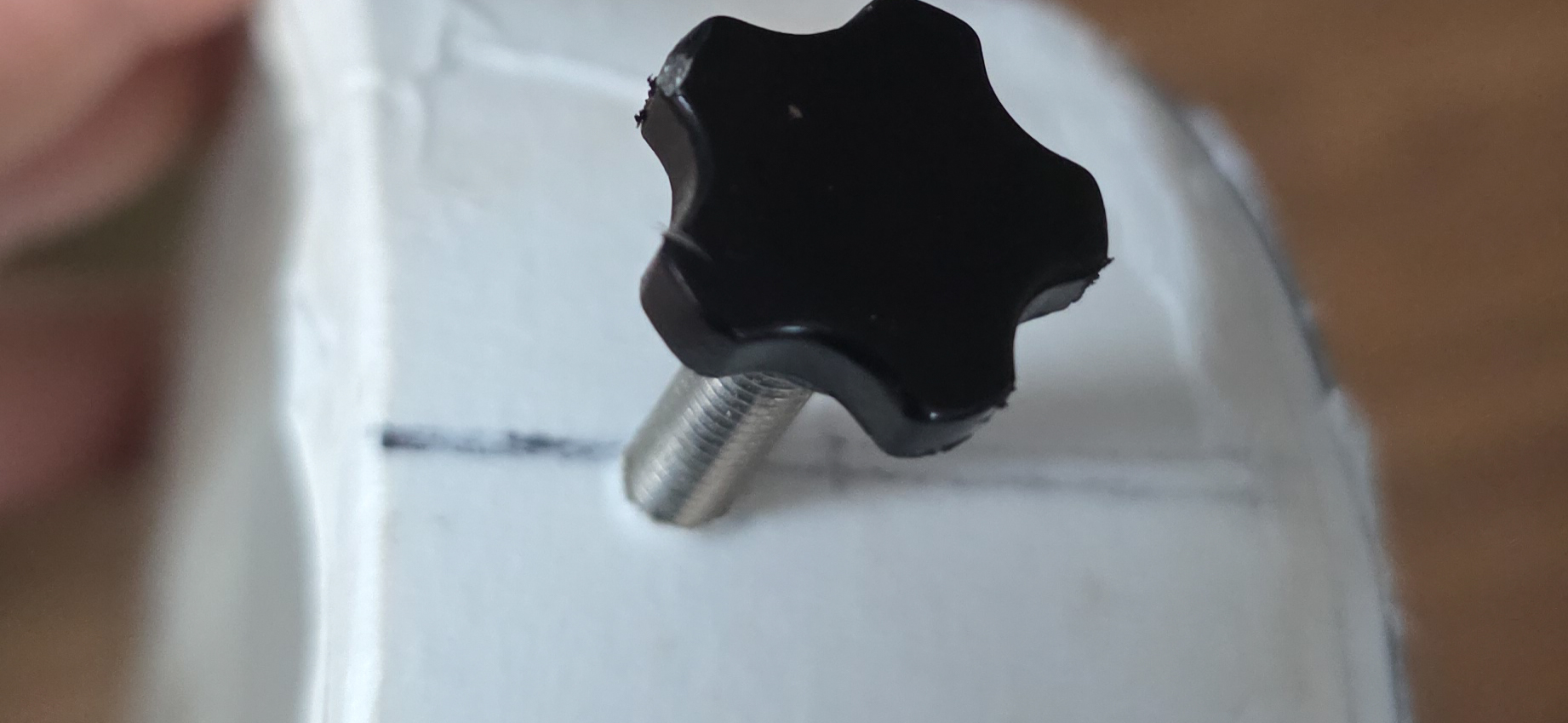

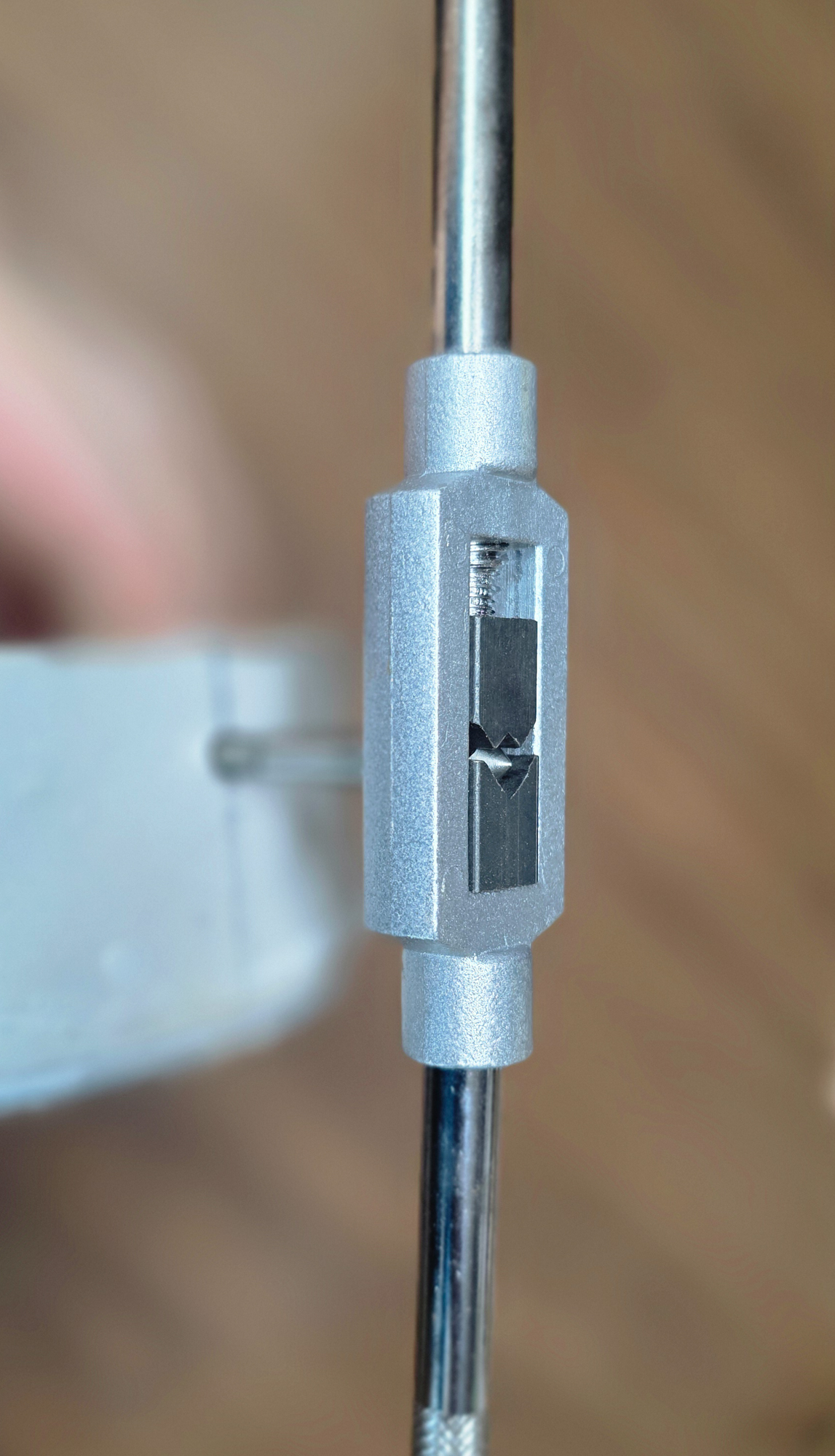

   혹시 모를 유격 방지와 고정을 위해 나비볼트용 탭을 냈다. 보유 중인 M5 규격 볼트에 맞춰 4.1mm 드릴비트로 구멍을 뚫은 후 탭 작업을 진행했다. 정밀 가공용 나사산 높이 계산은 생략하고 핸드드릴로 가공했는데, PVC 소재라 다행히 수월하게 작업할 수 있었다.







4. 렌즈 후드 결착용 EVA 테이프 부착

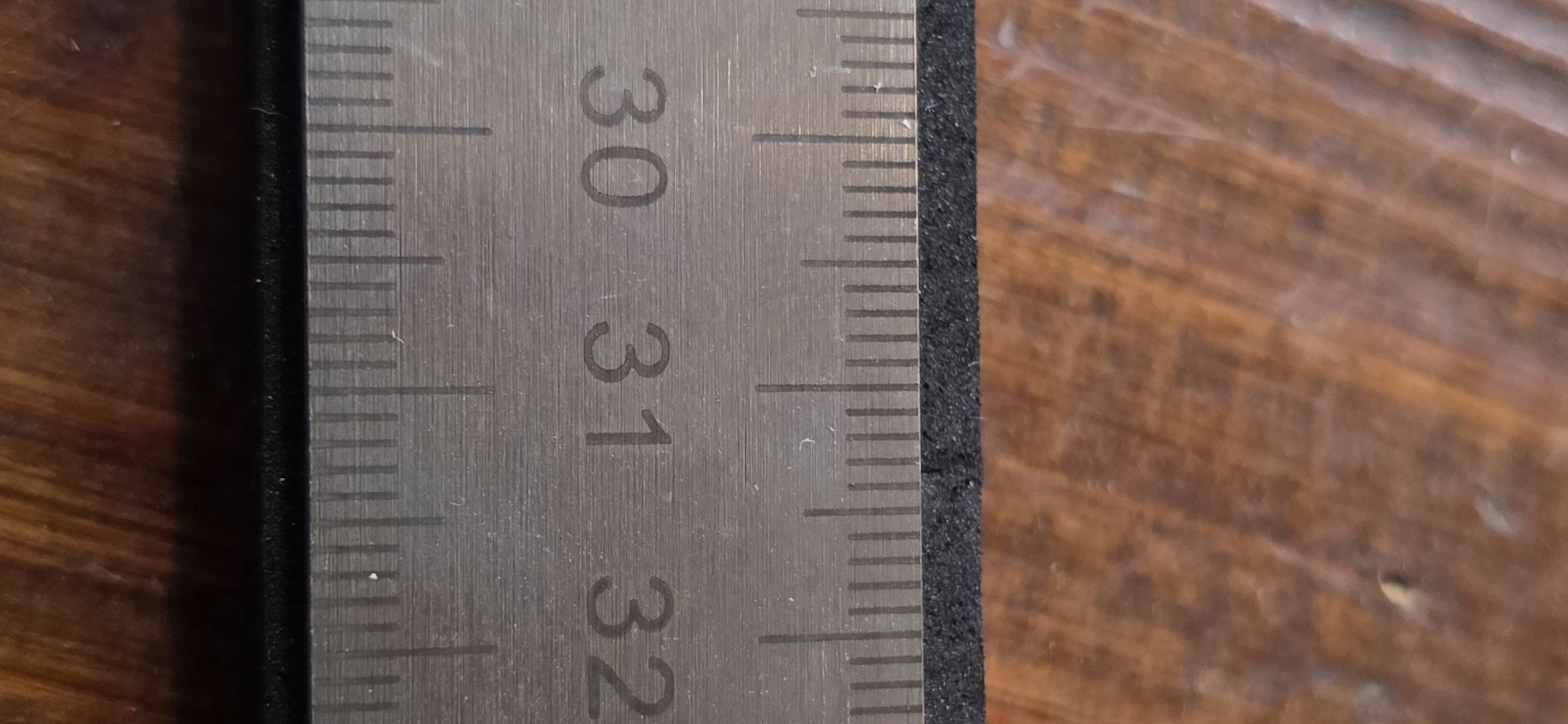

  렌즈 후드와 유격 없이 밀착되도록 두께 10mm, 폭 30mm EVA 테이프를 314mm 길이로 잘라 파이프 안쪽에 붙였다. (테이프 길이는 내경 100mm × 원주율(3.14) = 314mm 계산값 적용)

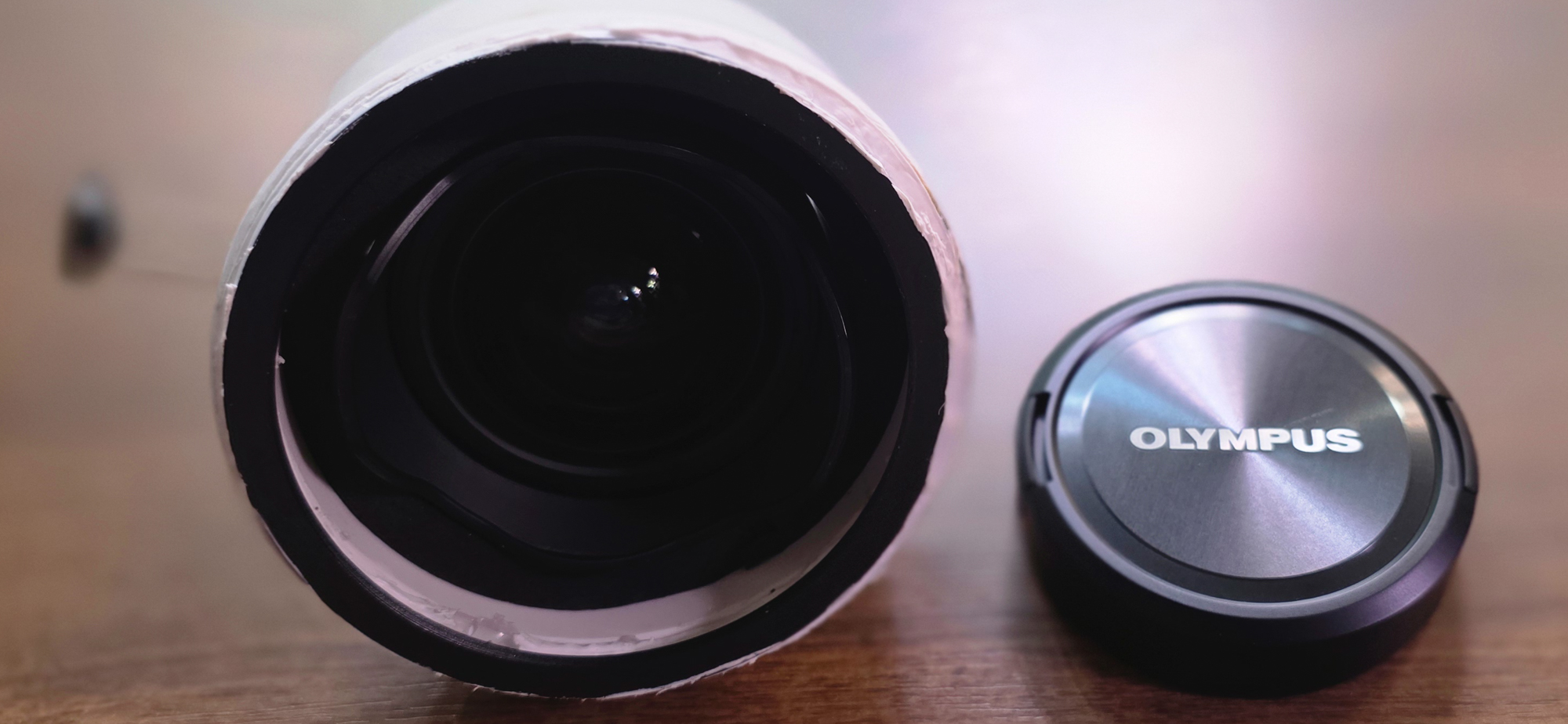

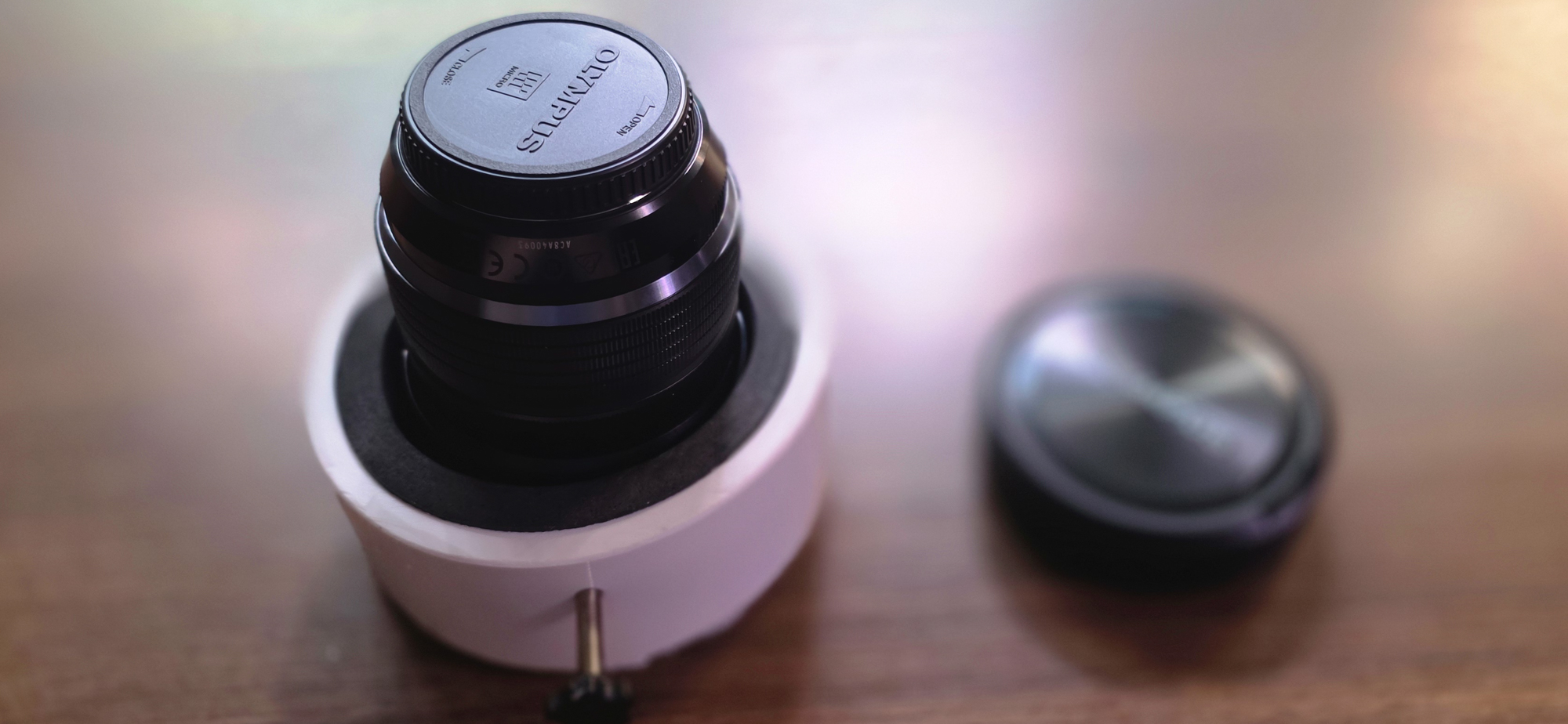

5. 제작 후기

    완성하고 나니 아쉬움이 남는다. 내경 114mm짜리 파이프 연결관을 사용했으면 훨씬 간단하게 끝났을 텐데 괜히 돌아서 왔다. 조만간 100A 파이프 연결관과 112-95mm 다운 링을 조합해 두 번째 버전(Ver.2)을 제작해 볼 계획이다.
